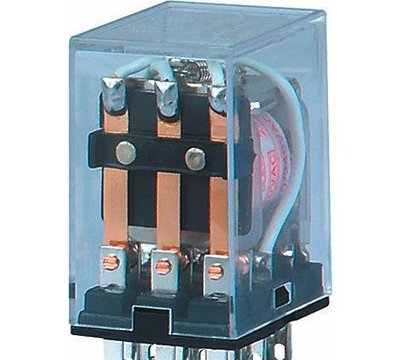

我們常見的時間繼電器,，接線端子(引腳)分為電源端子(引腳)和觸點端子(引腳),。但有些時間繼電器上有一組復位功能端子，很少使用,，但這種復位功能在某些應用中是實用,、靈活,、方便的。



       這個復位功能是時間繼電器的電源接通后,，時間繼電器開始計時工作,。此時，復位功能引腳3、4打開(僅接通無源開關,，禁止供電),，時間繼電器的延時觸點將回到初始位置，計時數復位,。如果復位功能針腳3和4斷開,，時間繼電器將再次計時。



       這種斷電延時繼電器只有在斷電后才能進入定時器工作模式,。斷電延時繼電器的復位功能實際上是一種輔助功能,，是一種擴展，可以根據實際控制要求在電路中使用,。



1.一般情況下,，平時斷電時繼電器會自動復位?？刂齐娫辞袛鄷r(shí)累計時間繼電器不會復位,，工作電源會自動復位。



2.現在的時間繼電器大多是電子式的,，很少有老式的皮腔延時式的,。電子型有一個電路板，上面有時基電路和輸出繼電器,。通過選擇時間繼電器的常開和常閉觸點,，可以實現簡單的延時開啟或延時關閉。沒有復位端子,，斷電可以復位,。當電源打開時，計時器啟動,，當達到設定值時,，時間繼電器動作并停留，直到電源被切斷,。



3.時間繼電器分為通電延時型和斷電延時型兩種,。通電延時繼電器是指繼電器線圈通電后，經過一定的延時后,，繼電器再次閉合,，斷電時，線圈立即釋放,；斷電延時繼電器是指繼電器線圈斷電后,，經過一定的延時后，繼電器線圈才會被釋放,。



       當線圈通電時,，銜鐵和支撐板被鐵芯吸引,，瞬間下移，使瞬動觸點接通或斷開,。但活塞桿和杠桿不能和銜鐵同時下落,，因?yàn)榛钊麠U的上端與氣室中的橡膠膜相連。當活塞桿在釋放彈簧的作用下開始向下運動時,，橡膠膜就會隨之向下凹陷,，上方氣室中的空氣變得稀薄，從而使活塞桿受到阻尼而緩慢下降,。經過一定時間后,，當活塞桿下降到一定位置時，延時觸點被杠桿推動,，使動分?jǐn)嘤|點斷開,，動合閘觸點閉合。從線圈通電到延時觸點完成動作,，這段時間就是繼電器的延時時間,。用螺釘調節氣室進氣口的大小可以改變延時。當線圈斷電時,，繼電器在復位彈簧的作用下復位?？諝馔ㄟ^(guò)出氣口快速排出,。
