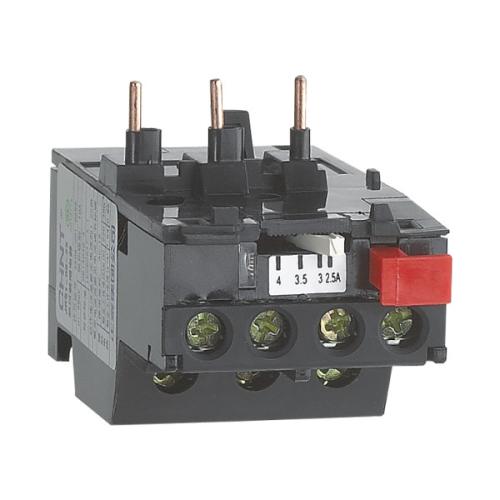

1、電磁式電壓繼電器



       電磁電壓繼電器分為突出固定結構,、突出插接結構,、嵌入式插接結構等,，具有透明的塑料外殼,，可觀察繼電器的整定值和性能指標。電磁電壓繼電器的磁系統有兩個線圈，線圈輸出連接到基端,。用戶可以根據需要對繼電器進行串并聯,，使繼電器的設定范圍擴大一倍。

       電磁電壓繼電器銘牌的刻劃值和額定值分別是電流繼電器線圈系列的電流和電壓繼電器的線圈并聯電壓,。轉動刻度盤上的指針,，以改變線路的反應力矩，從而可以改變繼電器的動作值,。

       電磁電壓繼電器的作用：對于過電流(電壓)繼電器,，當電流(電壓)上升或大于設定值時，繼電器動作,，動態觸點關閉,，動態斷點斷開。當電流(電壓)降至整定值的0.8倍時,，繼電器返回,，動態觸點斷開，動態斷開觸點關閉,，對于低壓繼電器,，當電壓降至設定電壓時，繼電器動作,，動態觸點斷開,，動態斷點關閉。

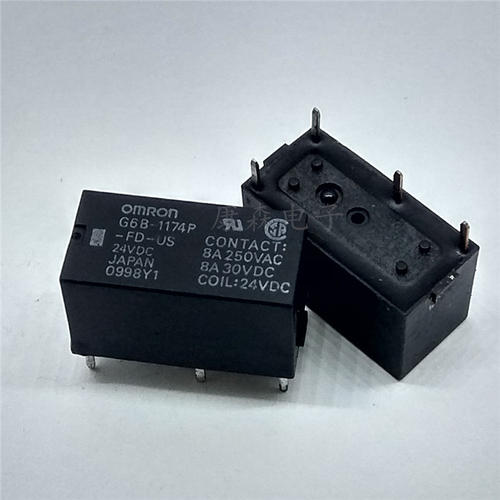

2,、靜態電壓繼電器



       靜態電壓繼電器分為突出固定結構,、突出插接結構、嵌入式插件結構,、導軌結構等,，具有透明的塑料外殼(導軌式全封閉)，采用薄碼調整,。

       當隔離變壓器降低被測交流電壓時,，調整和校正與被測電壓成正比的電壓Ui，用濾波器對整流脈沖電壓進行濾波,，得到與Ui成正比的直流電壓UO,。在電平檢測方面，將UO與直流參考電壓UE進行了比較,。如果直流電壓UO高于基準電壓,，電平檢測器輸出一個正信號并驅動輸出繼電器。繼電器正在行動,。相反,，無論是過電壓繼電器還是低壓繼電器，如果直流電壓UO低于參考電壓UE，電平檢測器輸出負信號,，則繼電器處于非工作狀態,。
