繼電器是一種具有控制系統和控制系統的控制元件,。它通常用于自動控制電路中,。小電流控制大電流實際上是一種“自動開關”,。因此,，它在電路中起著重要的作用,，如自動調節,、安全保護,、轉換電路等,。

繼電器的繼電特性

       當電樞開始吸收時,，繼電器的輸入信號x從零不斷增加到動作值,，而y≤0繼電器的輸出信號立即跳轉，也就是說,，正常開觸點斷開到ON,。一旦觸點關閉,，輸入x繼續增加，輸出信號y將不再改變,。當輸入x從大于xx的值降到XF時,，通常打開的觸點斷開連接。我們把這種繼電器特性稱為繼電器特性,，也稱為繼電器的輸入輸出特性,。



電磁繼電器的工作原理和特性

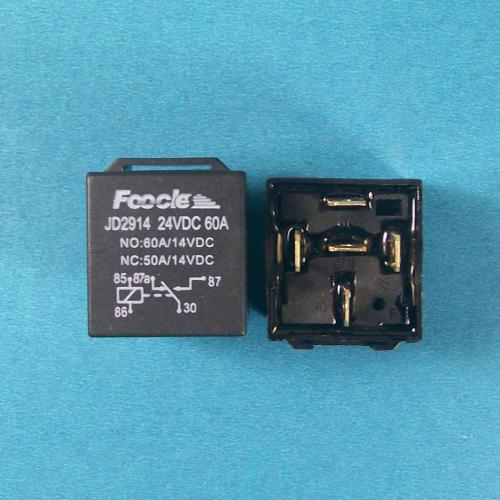

       電磁繼電器一般由鐵芯、線圈,、電樞,、觸點簧等組成。只要在線圈兩端加入一定的電壓,，一定的電流就會流過線圈,，產生電磁效應，電樞將克服電磁力吸引作用下返回彈簧到鐵芯的張力,，從而驅動電樞與靜態接觸(通常是開觸點)的動態接觸,。

       當線圈被切斷時，電磁吸力也隨之消失,，電樞將返回到彈簧反作用力中的初始位置,，從而釋放出動態接觸和原來的靜態接觸(通常是封閉接觸)。這樣,，它吸收和釋放,，以達到傳導和切斷在電路中的目的。對于繼電器的“正常開啟和正常關閉”觸點,，可以區分如下：當繼電器線圈不接通時,，斷開狀態下的靜態觸點稱為“正常開觸點”；開啟狀態下的靜態觸點稱為“正常閉合觸點”,。
