熱繼電器是一種用于電機及其它電氣設備和線路過載保護的電氣元件,。根據電流熱效應原理,，當電機不能承受過載時,，熱繼電器切斷控制電路,，為電機提供過載保護裝置。

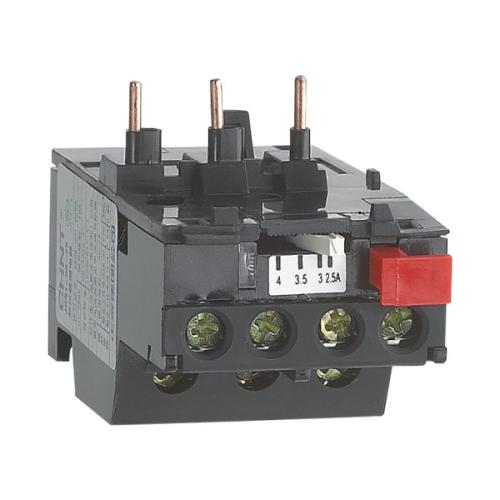

1,、熱繼電器的結構

        熱繼電器的基本結構由加熱元件,、觸點系統,、動作機構,、復位按鈕,、整定電流裝置和溫度補償元件組成。

       1.1加熱元件是電阻值小的電阻線,，在保護電動機的主回路中串聯,。

       1.2雙金屬板是通過軋制兩種熱膨脹系數不同的金屬板材而形成的。

       1.3設置電流旋鈕,，可根據電機的工作系統和額定電流選擇,。

       1.4復位按鈕，過載故障后，冷卻一段時間后,，可以按此按鈕復位,。重置按鈕可以設置為手動或自動位置，通常在手動位置,。

2、熱繼電器的工作原理



       電流通過熱元件產生熱量,，使膨脹系數不同的雙金屬片發生變形,。當變形達到一定距離時，連桿作用受到推動,。膨脹系數大的稱為主動層,，小膨脹系數的稱為被動層。

       當電機過載時,，當加熱元件的電流超過設定電流時,，雙金屬片向上彎曲并與緊固件板分離，產生的機械力驅動正常閉合接觸斷開,。由于熱繼電器的正常閉合觸點在控制電路中串聯,，控制回路的電源將斷開，造成接觸器線圈中的功率損失,，使接觸器的主觸點斷開,，電機的主回路被切斷，實現過載保護功能,。

在熱繼電器作用后,，經過一段時間的冷卻后，可通過按復位按鈕對雙金屬片進行復位,。
