PLC控制系統是在傳統順序控制器的基礎上,，引入微電子技術、計算機技術、自動控制技術和通信技術形成的新一代工業控制裝置。控制系統的目的是取代繼電器,、執行邏輯,、定時,、計數等順序控制功能,，建立靈活的遠程控制系統。具有通用性強、使用方便,、適應性廣,、可靠性高、抗干擾能力強,、編程簡單等特點,。

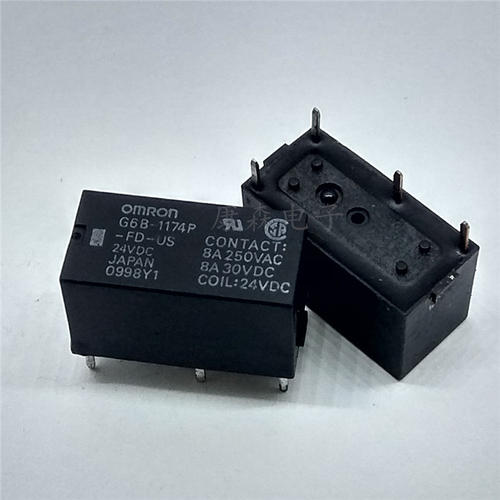

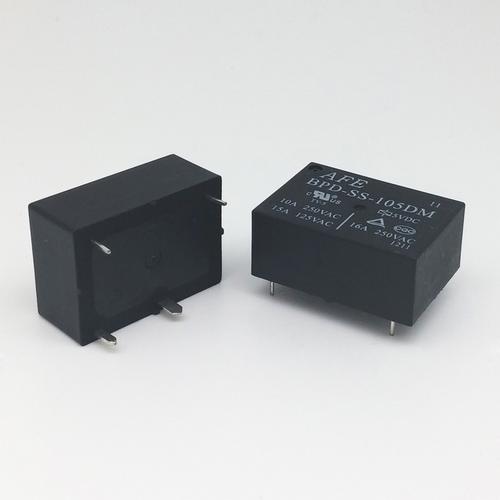

       繼電器控制系統一般由主導體、接觸器,、繼電器和導體組成,，可視為電磁開關。在線圈上增加一個電壓以產生關閉繼電器觸點的磁場,。觸點被視為允許電流通過的開關,，從而關閉主電路。

plc 控制與繼電器控制的區別

       (1）控制邏輯——繼電器控制邏輯采用硬連接邏輯,，采用繼電器機械接觸串聯或并聯連接,、及時繼電器等構成控制邏輯，其接線多但復雜,，體積大,，功耗大，故障率高,，靈活性和可擴展性差,。PLC采用內存邏輯，控制邏輯以程序方式存儲在內存中,，具有良好的靈活性和可擴展性,。

     （2）工作方式——繼電器控制電路中的每個繼電器同時處于受控狀態，屬于并聯工作模式,。在PLC的控制邏輯中,，每個內部設備都處于周期性循環掃描過程中，各種邏輯和數值輸出的結果都是根據程序前后的順序計算出來的,，屬于串行工作模式,。



     （3）可靠性和可維護性——繼電器控制邏輯采用大量的機械觸點，連接次數多,，可靠性和可維護性差,。PLC采用微電子技術，大量開關動作由非接觸式半導體電路完成,，PLC還配備了自測試和監控功能,，可靠性和維護性強。

     （4）控制速度——繼電器控制邏輯依靠接觸器的機械動作來實現控制,，工作頻率低,，機械觸點也會產生抖動問題,。PLC由程序指令半導體電路控制，屬于非接觸式控制,，速度快,，不會產生抖動。

     （5）定時控制——繼電器控制邏輯采用時間繼電器進行時間控制,。時間繼電器存在定時精度低,、定時范圍窄、易受環境濕度和溫度變化影響,、時間調節困難等問題,。PLC采用半導體集成電路作為定時器時，基波脈沖由晶體振蕩器產生,，精度較高,，定時時間不受環境影響，定時范圍寬,，調整時間方便,。
