根據其工作原理,，時間繼電器可分為空氣阻尼時間繼電器,、電動式時間繼電器、電磁式時間繼電器,、電子式時間繼電器等,。



(1)空氣阻尼時間繼電器

       利用空氣通過孔洞時的阻尼原理來獲得延遲,。其結構由電磁系統、延遲機構和觸點三部分組成,。電磁機構為雙端口直接作用,，接觸系統為微動開關，延遲機構采用空氣膠囊阻尼器,。

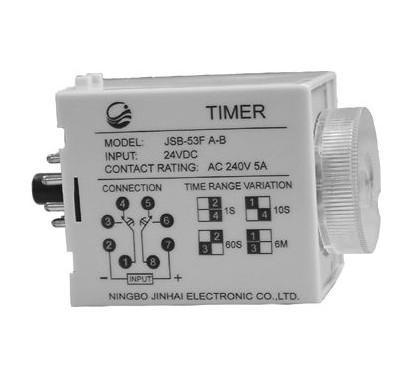

(2)電子式時間繼電器

       電子式時間繼電器是基于RC電路中電容電壓不能跳變的原理,，只能按照指數規律逐步變化，即電阻尼特性才能獲得延時,。

       特點：延遲范圍廣,，最長可達3600 S，精度高,，一般在5%左右,，體積小，抗沖擊振動,，調節方便,。



(3)電動機式時間繼電器

       電機時間繼電器采用微型同步電機驅動減速齒輪系統以獲得延時。

       特點：延遲范圍寬,，可達72小時,，延遲精度可達1%。同時,，延遲值不受電壓波動和環境溫度變化的影響,。

       電動機時間繼電器的延時范圍和精度是其它時間繼電器無法比擬的。其缺點是結構復雜,，體積大，壽命低,，價格昂貴,。電源頻率對測量精度有影響。

(4)電磁式時間繼電器

       電磁時間繼電器由電磁線圈被切斷后磁通緩慢衰減的原理構成,，并通過釋放磁系統的銜鐵來獲得磁系統的延遲作用原理,。其特點是接觸容量大，控制容量大，但延遲時間范圍小,。精度稍差,，主要用于直流電路的控制。
