繼電器是一種常用的控制裝置,，它可以控制大電流小電流,、高壓低壓、交流直流等,，實現控制電路與控制電路的完全隔離,。廣泛應用于電路控制,、保護電路、自動控制和遠程控制,。

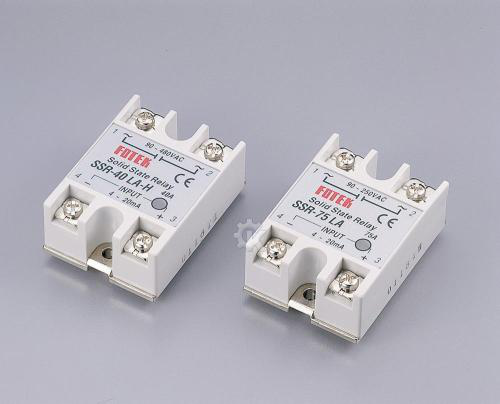

       繼電器的種類很多,，包括電磁式繼電器、干簧式繼電器,、壓電式繼電器,、固態繼電器等。



一,、電磁繼電器的檢測

1,、檢測繼電器線圈

       將萬用表放入“Rx 100”或“Rx1k”檔中，用兩支筆(不論正或負)連接繼電器線圈的兩個引腳,，測量繼電器線圈的直流電阻,，萬用表表針表示應與繼電器的線圈電阻基本一致。

       如果指針指示電阻值明顯偏小,，則表示繼電器線圈短路,。如果指針表示零電阻，則表示繼電器線圈的兩個引腳之間存在短路,。如果指針指示電阻值為無窮大,，則繼電器線圈已被切斷。以上三個情況表明繼電器已經損壞,。



2,、檢測繼電器節點

       用指定的工作電壓連接繼電器線圈,，并使用萬用表“Rx1K”文件檢測節點的開關狀態。

       當工作電壓不加到繼電器線圈上時,，正常開啟的節點不能通過,，正常關閉的節點應該打開。當工作電壓增加時,，應聽到繼電器吸入的聲音,。此時，應打開恒開觸點,，不應打開通常關閉的節點,，并相應地轉換替換節點。否則,，繼電器就損壞了,。對于多組節點中繼，如果一些節點受損,，其余節點處于正常運行狀態,，則仍然可以使用它們。
