固態繼電器作為一種由微電子電路,、分立電子器件以及電力電子功率器件組成的新型無觸點開關器件,，具有可靠性高、壽命長,、受電磁干擾影響小,、轉換速度快、輸入功率低等特點,。與傳統的機電繼電器相比,，固態繼電器具有十足的優勢所在，以此確保了其在目前各行業領域中的應用價值,。

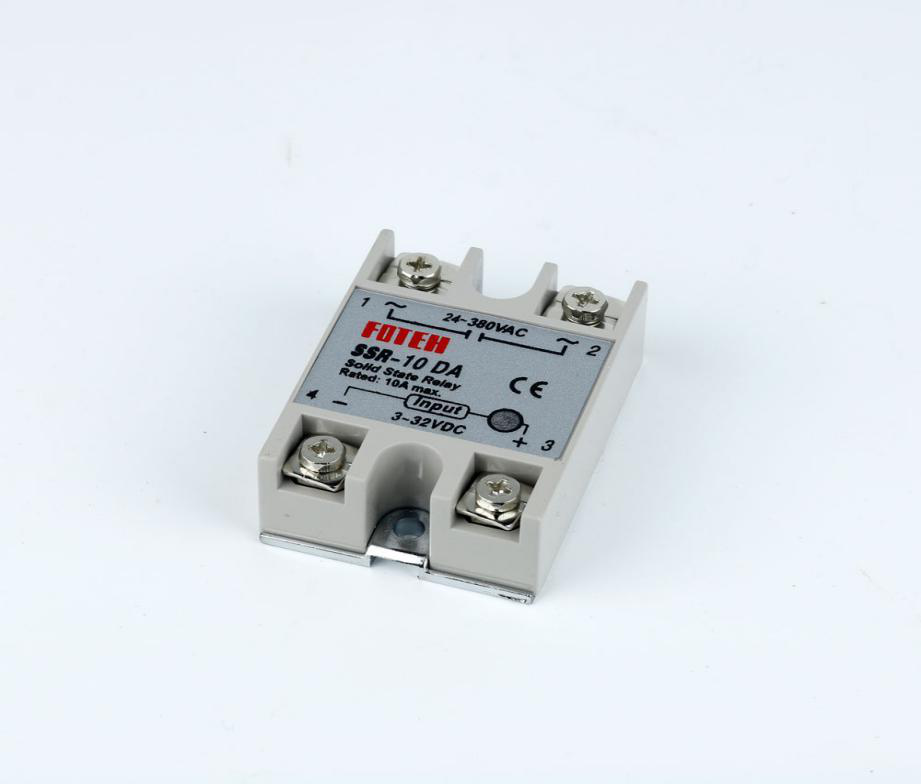

       固態繼電器（固態繼電器,，稱為SSR）將光控晶閘管和發光二極管封裝在一起。兩者之間的電氣隔離得到保證,。僅光連接對應于線圈和繼電器中觸點的絕緣,。接通和斷開可以控制晶閘管電路的接通和斷開，其功能與普通電磁繼電器相同,。

       固態繼電器有很多類型,。其中，用于控制直流電路的半導體繼電器通常由光電隔離器和大功率晶體管組成,。最常見的是交流固態繼電器,。但是,，后者并非全部由雙向晶閘管（TRIAC）制成，有些使用兩個通用晶閘管（SCR）來控制主AC電路的反并聯,。關于觸發方法,，盡管過零觸發方法是最常用的，但是也存在相移觸發類型,。當固態繼電器相移時,，會產生相對較大的諧波電磁干擾。在控制電路的直流電壓通過限流電阻器R1之后,，獲得大約10-20 mA的電流,，這使發光管D點亮，從而打開了光控低功率晶閘管（在這種情況下為雙向晶閘管）TRIAC1和主電路雙向大功率晶閘管TRIAC2接通,，因此負載L被激勵,。
       使用SSR時要注意保護，使用快速熔斷器時,，建議選擇1.2倍額定工作電流,。外部SSR觸發信號（即流經熒光燈管的電流）的建議值為10mADC，而國內SSR觸發信號的建議值為12-25mADC,。固態繼電器交流工作電壓的規格為220V和380V,，交流工作電流的規格為1A，3A,，5A,，10A等，其外形尺寸和安裝方法也不同,。選擇時請考慮,。

       多個SSR可以使用相同的觸發信號，該信號通常用于控制三相交流負載,。例如,，兩個SSR分兩相串聯連接，而另一相不受控制,。在這種情況下,，兩個SSR必須同時打開和關閉，并且相同的觸發信號可以確保同時動作,。此時，兩個SSR的觸發電路串聯連接進行驅動,，根據4V壓降考慮每個SSR,，而12V可以驅動三個。
       當使用SSR控制三相電動機的換向時,，可以使用四個SSR分支連接到正向和反向電路,。另一階段不受控制,。但是，應特別注意：電機停止后必須允許換向,，否則就不會這樣,；打開的SSR會打開另一個SSR而不將其關閉。
       固態繼電器的控制信號通常來自恒溫器或相移釋放器,。通常,，如果要高效使用固態繼電器，則可將其用于恒溫器或相移跳閘單元,。固態繼電器除了具有機械運動,，無觸點，無磨損以及在電路接通和斷開期間產生火花外,，還將弱電流的控制信號與控制電路的強電流隔離開來,，并體現了繼電器的功能和優點，同時克服了繼電器的缺點,。
