1,、電磁式電壓繼電器

       電磁電壓繼電器分為凸出式固定結構,，凸出式插拔式結構,，嵌入式插拔結構等,。它具有透明的塑料外殼,，可以觀察到繼電器的整定值和性能指標,。電磁電壓繼電器的磁系統有兩個線圈,，線圈輸出連接到基端,。根據需要,，用戶可以對繼電器進行串并聯連接,，使繼電器的設定范圍擴大一倍。

       電磁電壓繼電器銘牌的刻劃值和額定值是與線圈串聯的電流繼電器的電流(A),，與線圈并聯的電壓繼電器的電壓(V),。轉動刻度盤上的指針，以改變線路的反應力矩,，從而可以改變繼電器的動作值,。

       電磁電壓繼電器的功能：對于過電流(電壓)繼電器，當電流(電壓)上升或超過設定值時,，繼電器動作,，動態觸點關閉，動態斷點斷開,。當電流(電壓)降至設定值的0.8倍時,，繼電器返回，動態觸點斷開,，動態斷開觸點關閉,，對于低壓繼電器,，當電壓降至設定電壓時，繼電器動作,，動態觸點斷開,，動態斷點關閉。



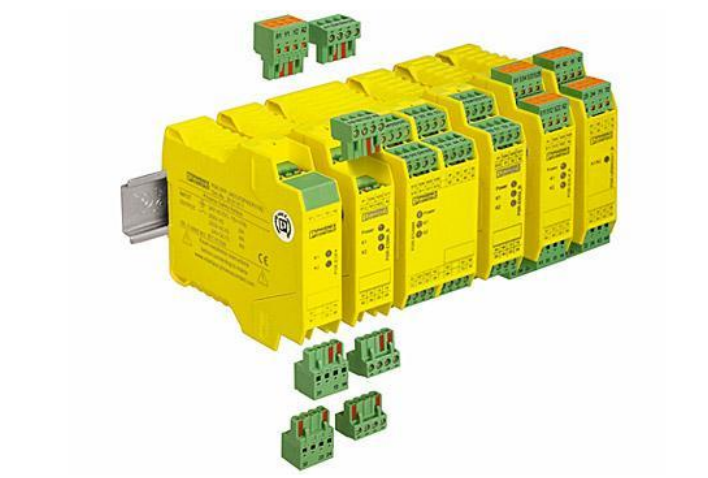

2,、靜態電壓繼電器

       靜態電壓繼電器分為突出固定結構,、突出插接結構、嵌入式插件結構,、導軌結構等,，具有透明的塑料外殼(導軌式全封閉)，采用薄碼調整,。

       當隔離變壓器降低被測交流電壓時,，調整和校正與被測電壓成正比的電壓Ui，用濾波器對整流脈沖電壓進行濾波,，得到與Ui成正比的直流電壓UO,。在電平檢測方面，將UO與直流參考電壓UE進行了比較,。如果直流電壓UO高于基準電壓,，電平檢測器輸出一個正信號并驅動輸出繼電器。繼電器正在行動,。相反,，無論是過電壓繼電器還是低壓繼電器，如果直流電壓UO低于參考電壓UE,，電平檢測器輸出負信號,，則繼電器處于非工作狀態。
