繼電器開關電路有很多,，有很多不同的,，接下來給大家說一下PNP繼電器開關電路，是如何操作如何運轉的,，更多繼電器請查詢 minyuanli.cn

       除了使用NPN雙極晶體管切換繼電器線圈和其他此類負載外,，我們還可以使用PNP雙極晶體管進行切換。 PNP繼電器開關電路在控制繼電器線圈方面與NPN繼電器開關電路沒有區別,。 但是,，需要不同極性的工作電壓。 例如,，對于PNP類型,，集電極-發射極電壓Vce必須為負，以便電流從發射極流向集電極,。

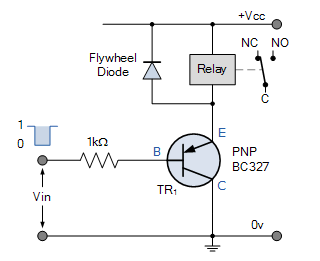

PNP繼電器開關電路

       PNP晶體管電路與NPN繼電器開關電路相反,。 當基極正向偏置時，負載電流將從發射極流向集電極,，其電壓將比發射極的電壓負,。 為了使繼電器負載電流從變送器流向集電極，基極和集電極相對于發射極必須為負,。
當開關信號與NPN晶體管相反時（例如CMOS NAND門或其他此類邏輯設備的輸出）,，可以使用PNP晶體管開關。 CMOS邏輯輸出的驅動強度為邏輯0，以便汲取足夠的電流來導通PNP晶體管,。 然后,，使用PNP晶體管和相反極性的電源將電流吸收器轉換為電流源。

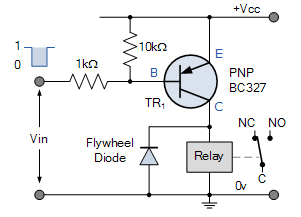

PNP集電極繼電器開關電路

       我們看到,，NPN雙極晶體管或PNP雙極晶體管可用作繼電器開關或任何其他負載的開關,。 然而，當電流沿兩個不同的方向流動時,，應理解兩個不同的條件,。
        因此，在NPN晶體管中,，相對于發射極向基極施加高電壓,，電流從集電極流向發射極，并且NPN晶體管開關“導通”,。 對于PNP晶體管,，相對于發射極向基極施加低電壓，電流從發射極流向集電極,，并且PNP晶體管開關處于“導通”狀態,。
        PNP繼電器開關電路情況大家有所了解了嗎？更多內容請關注凌創輝電子哦,，將持續給大家?guī)砀嘭S富的內容,。
