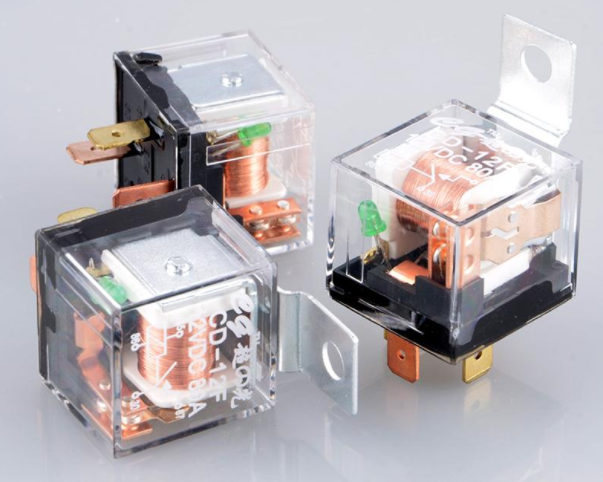

繼電器是一種常用的控制器件,，可以用較小的電流來控制較大的電流,，用低電壓來控制高電壓,，用直流電來控制交流電等,，并且可以實現控制電路與被控電路之間的完全隔離,，電路控制,、維護電路,、自動控制和遠距離控制等方面得到廣泛應用,。



一,、電磁繼電器的檢測

1,、檢測繼電器線圈

       將萬用表置于Rx100或Rx1k檔，兩表筆接繼電器線圈的兩個引腳,，丈量繼電器線圈的直流電阻,，萬用表表針指示應該與該繼電器的線圈電阻基本相符。

       如果表針指示阻值明顯偏小,，說明繼電器線圈局部短路,。如果表針指示阻值為零，說明繼電器線圈兩引腳間短路,。如果表針指示阻值為無窮大,，說明繼電器線圈已斷路。以上三種情況均說明該繼電器已損壞,。

2,、檢測繼電器節點

       給繼電器線圈接上規定的工作電壓,，用萬用表Rx1K檔，檢測節點的通斷情況,。

       當未給繼電器線圈加上工作電壓時,，常開節點應不通，常閉節點應導通,。當加上工作電壓時,，應能聽到繼電器吸合聲，這時,，常開接點應導通,，常閉節點應不通，換節點應隨之轉換,。否則,，說明該繼電器損壞。對于多組節點繼電器,，如果局部節點損壞,，其余節點動作正常，則仍可使用,。



二,、檢測固態繼電器

       固態繼電器簡稱SSR一種新型電子繼電器，采用電子電路實現繼電器的功能,，依靠光電耦合器實現控制電路與被控電路之間的隔離,。固態繼電器分為直流和交流兩大類。

       檢測固態繼電器時,，將萬用表置于Rx1K檔,，分別檢測其輸入局部和輸出部分。

1,、檢測輸入局部

       檢測固態繼電器輸入局部如下圖所示,，用萬用表丈量固態繼電器輸入端兩引腳之間的正反向電阻，其正向阻值較小,，反向阻值較大,。

2、檢測輸出局部

       檢測固態繼電器輸出局部如下圖所示,，用萬用表丈量固態繼電器輸出端兩引腳之間的正,、反向電阻，均應為無窮大,。
