1.固態繼電器依照切換負載性能分,可以分為直流型和交流型兩大類,，交流型有過零和非過零兩種類型的產品,，其開關觸點有常開式和常閉式兩種,，常開式也是目前市場上比較多的一種,，進行電路設計和選購的時,，務必要弄清設計的要求和被控負載的情況,。

       2.交流型SSR針對工作在50HZ下工作而設計的應用時被控交流電源頻率的要求是40-60HZ范圍內正常工作,，要求波形為正弦波,。此頻率范圍外非地道弦波作用下能否正常工作,，要視產品的具體情況而定,。

       3.選用具體的固態繼電器時，首先確定它電性能參數,，如輸入電壓或電流,，輸出電壓或電流,，過載電流以及dv/dt等，與實際要求額技術指標是否相符或匹配,，以及外界電路或負載是否匹配等,。

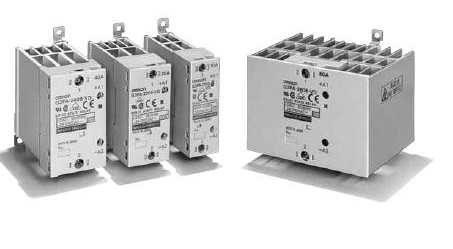

       4.選用某種型號的時候，需要考慮其外形,，裝配方式和散熱情況,。

       5.固態繼電器的負載能力與工作環境的溫度有關，當環境溫度升高時,，固態繼電器的負載能力隨之下降,，所以在選擇SSR額定工作電流時應留有充分余地。



       6.固態繼電器導通時本身耗散的功率會使外殼溫度身高,，而負載電流隨外殼溫度的升高而下降,，為使固態繼電器能滿額運行，應該減少其本身的發熱量并加強散熱效果,，可以加裝適當規格散熱板,。

       7.連接固態繼電器時，注意直流控制電壓的大小與極性,。

       8.對于交流型固態繼電器,，其輸出端加RC吸收回路是必需的對于感性負載，尤其是重感性負載,，除配置了RC吸收回路外,，還應增加壓敏電阻器。壓敏電阻器的標稱工作電壓可選電源電壓有效值的1.9倍,。

       9.焊接時間問題,，使用針孔焊接式SSR和觸發式SSR時，氣焊接溫度不應該高于260℃焊接時間小于10S對于螺絲固定式SSR應該加墊圈防止松動,，而且扭勁不宜過大,，防止期間損壞。

       10.固態繼電器的輸入和輸出間的隔離方式有光電式隔離和干簧管繼電器隔離等,。采用光電式隔離方式,，其內的發光二極管的反向擊穿電壓僅為6V左右，為確保器件使用平安,，應在發光俄日機關回路中串聯一個維護二極管,，以防反向擊穿。

       11.注意規定的工作電流,，當輸入信號源的電壓較高時,，必需在輸入回路中串接限流電阻。

       12.使用時,，務必注意與固態繼電器輸出端串接的負載絕不可短路,。
