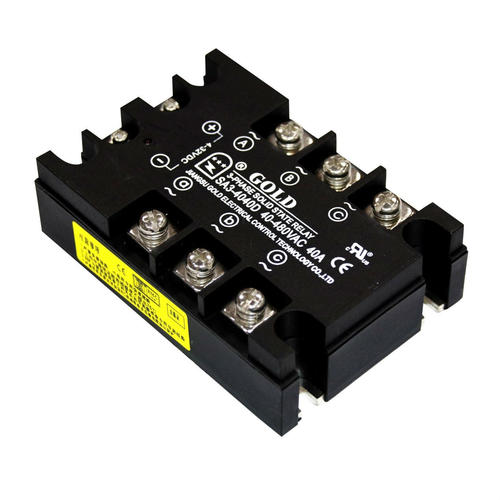

繼電器是電力電子,、工控自動化,、通信等行業常用的一種機械式開關,，通過弱電可以控制強電,，應用廣泛,。

       繼電器主要由線圈、鐵芯,、銜鐵,、復位彈簧、動觸點,、靜觸點等構成,。將銅線纏繞在鐵芯上形成了繼電器的線圈，這個線圈就是控制輸入端,，輸出端是動靜觸點,。根據不同的輸出形式，具有常開輸出,、常閉輸出,、一組常開/常閉輸出甚至多組輸出等。



一,、繼電器的工作原理

       電磁式繼電器是根據電磁效應原理來工作的都知道電場可以發生磁場,，纏繞在鐵芯上的線圈通電以后，根據電磁效應,，會在鐵芯周?chē)l(fā)生一個磁場,，根據右手定則在設計之初可以判斷出磁場的方向，該磁場會吸附其上方的銜鐵,，使銜鐵動作,，銜鐵上的動觸點移動從而改變了動,、靜觸點原來的狀態，使常開閉合,，或者使常閉斷開,。從而實現了電路回路的通斷。

二,、繼電器的使用方法

       繼電器的線圈是輸入端,，繼電器都有一個重要的參數：線圈電壓，線圈兩端加上合適的電壓,，流過線圈的電流就能在鐵芯周?chē)l(fā)生足以使銜鐵動作的磁場,。將輸出端接入控制回路。當線圈得電后,，線圈中有電流流過,，電流在鐵芯周?chē)l(fā)生磁場，磁場使觸點動作,，從而使回路的通斷狀態發生改變,。而線圈端的控制電壓是非常低的如DC5V、DC12V,、DC24V等,，但是輸出端可以做到10A /220V,20A /220V等，由此實現了弱電控制強電的目的并且輸入和輸出之間沒有電氣連接,，也實現了強電和弱電的隔離,。
