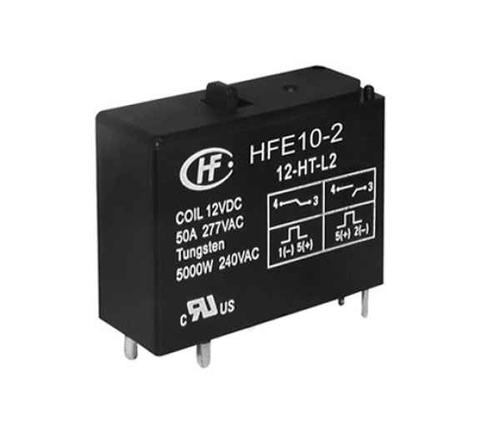

中間繼電器因?yàn)樗|點比較多,線圈的電壓范圍比較寬,,在電路中一般用來控制各種電磁閥,使信號擴大,,或者將信號同時傳給幾個控制元件。
中間繼電器的基本結構和工作原理和接觸器完全相同,不同的地方就是中間繼電器的觸點組數多,,并且沒有主觸點和輔助觸點之分,每一組觸點允許通過的電流大小是相同的因?yàn)樗|點容量較小,,所以在電動機的控制線路里一般不能用在主電路中,,而是利用他小電流來控制接觸器的線圈,,以達到小電流控制大電流的作用。
中間繼電器是需要和繼電器底座配套使用的線圈得電,,常閉點斷開,,常開點閉合。
中間繼電器的每一組控制觸點分為公共端,,常閉點和常開點,。和線圈進線端一個方向的觸點公共端,出線端分常開和常閉,。判斷常開和常閉的方法是把繼電器插上繼電器座,,用萬用表的通斷檔分別丈量公共端到兩個出線端的通斷,通的常閉,,不通的常開,。如果沒有萬用表,一般中間繼電器的觸點都是上開下閉,,就是上面一排是常開點,,下面一排是常閉點。
一般情況下都是接觸器自帶的輔助觸點不夠用或者控制電壓與接觸器線圈的電壓不相符的時候我就可以利用中間繼電器來做一個轉接點來完成整個線路的連接,。
