輔助
繼電器由軟件構成,。它們不能接收外部輸入信號,，也不能直接操作外部負載,。這些是內部狀態符號,，相當于繼電器控制系統中的中間繼電器,。
PLC中有許多輔助繼電器,，只起到PLC內部信號傳輸?shù)淖饔?，與PLC外部不接觸,。是一種內部狀態標志,，相當于繼電器控制系統中的中間繼電器,，其常開觸點和常閉觸點可在內部PLC編程中無限使用。觸點不能驅動外部負載,。其線圈由PLC中各軟部件的觸點引導,，使程序的邏輯結構更加清晰。
輔助繼電器的分類
1.一般輔助繼電器
FX 系列PLC的通用輔助繼電器沒有斷電功能,，除了輸入繼電器和輸出繼電器的個數采用八進制外,，另一個編程元件的個數采用十進制。
輸出繼電器和通用輔助繼電器在PLC電源中斷時將全部變?yōu)镺FF,。重新接通后除了因外部輸入信號而變?yōu)镺N的以外,，其余的仍將保持為OFF狀態。
2.電池后備/鎖存輔助繼電器
某些控制系統必須存儲斷電的瞬時狀態，并在充電后重新出現,。蓄電池輔助繼電器/鎖可用于這種情況情況,。什么時候供電中斷，空氣中記錄的圖像內容由鋰電池存儲,，或保存在EEPROM,。他們僅在PLC重新打開后的第一個掃描周期內保持國家能源瞬間。為了你可以用它們的記憶功能關閉,，你可以用帶功能的電路記憶,。離開圖3-7中的x0和X1分別是啟動和停止按鈕。M500通過Y0控制外部發動機,。如果電源中斷,，M500將處于一種狀態。由于電路記憶功能,，M500在充電后將保持在L狀態,，因此Y0將繼續接通，發動機將重新起動,。
3．特殊輔助繼電器
特殊輔助繼電器共256點,，表示了PLC的某些狀態，提供時鐘脈沖和標志,，設定PLC的運行方式,，或者用于步進順控、禁止中斷,、設定計數器是加計數還是減計數等。
輔助繼電器在PLC中的作用
1.輔助繼電器
可以說中間繼電器,，在PLC內程序中使用,，不能對外驅動，對外部負載,，在梯形圖中用于邏輯變換和邏輯記憶作用,。
在PLC X2N中，除輸入繼電器和輸出繼電器外,，其他彈簧元件的元件編號均采用十進制,。輔助繼電器包括一般輔助繼電器、保持輔助繼電器的電源故障和特殊輔助繼電器,。
2.通用輔助繼電器
輔助繼電器為M0~m499,，點位500 in總計。期間操作時,，如果一般輔助繼電器接通,，當電源突然切斷時，線圈將失去電源,。如果再次連接饋電,，線圈仍會丟失能量.Puo通過設置參數來維持輔助繼電器,，從而切換到電源。
3.斷電保持輔助繼電器
（1） 輔助電源繼電器的元件數量為M500~m3071,，在通電時仍能保持原有狀態把它關掉,。是M500~m1023中的524點，可通過設置更改為通用輔助繼電器參數.Ci是m1024~m3071中的2048點,，它們是特殊的輔助繼電器電源,。其中，m2800～m3071在用于接觸生長邊和下降邊指令時有其獨特性,。

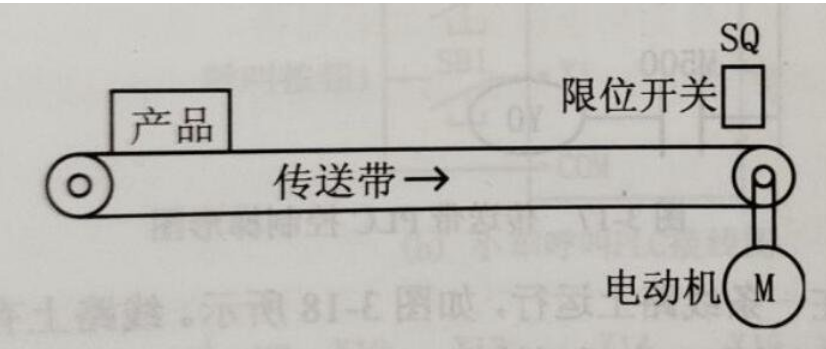

（2） 通過傳送帶運輸產品,，如圖所示：被跟蹤了傳送帶由三級鼠籠式發動機控制。限位開關sq安裝在傳送帶的末端,。工人將產品放在傳送帶的頂部,，然后按下啟動按鈕啟動膠帶運輸車。什么時候產品到達傳送帶末端并超過限位開關（即所有產品離開傳送帶）,，傳送帶停止,。
