繼電器是常見的可控開關,，在電氣控制里面應用的非常廣泛,，今天凌創輝電子帶大家了解一下它的分類，常見分類為三種：通用繼電器,、保護繼電器,、控制繼電器。



       一,，通用繼電器既有開關的作用,，又有保護功能，常見的有電磁繼電器和固態繼電器,。電磁繼電器其實是一類,，電磁繼電器一般只有一個線圈，通過電磁原理,，線圈通電產生磁場,，銜鐵被磁場吸引動作，帶動觸點動作,。常見的效果就是：常開觸點閉合,，常閉觸點斷開，當線圈斷電時,，銜鐵在彈簧的作用下復位,，常開和常閉觸點也復位。

       固態繼電器屬于無觸點開關,，內部是電子電路,。從上圖可以看出，一端為輸入端,，另一端為輸出端,，輸出端就是一個開關，通過對輸入端的調節或控制,，實現輸出端的開和關,。

       二，保護繼電器有：熱過載繼電器,、電流繼電器,、電壓繼電器、溫度繼電器等

       這一類繼電器屬于保護元件,，最好理解,，它們通過溫度、電壓,、電流等因素的大小變化,，來控制繼電器的通斷,。以常見的熱繼電器為例，當電機過載時,，超過我們?cè)O(shè)定的整定值,，熱元件里的大電流使自身過熱發生形變而斷開觸點，從而切斷電路防止故障擴大,，當冷卻一段時間后，自身形變會慢慢復位,，電路又會閉合導通,。當然了有手動復位和自動復位，這個根據不同的需要自行調節,。



       三,，常見的控制繼電器有：中間繼電器、時間繼電器,、速度繼電器,、壓力繼電器等

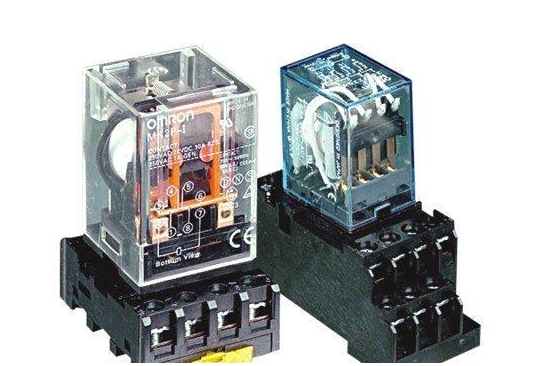

       中間繼電器最常見，可以直接控制負載,，也可以控制交流接觸器間接的控制大功率負載,。時間繼電器一般用于延時電路，比如常見的星三角降壓?jiǎn)?dòng),、自耦變壓器降壓?jiǎn)?dòng)等,。速度繼電器常用于電機的反接制動，電機在制動狀態下速度接近零時,，切斷電源而停轉,。壓力繼電器是感應壓力的，當液體的壓力達到設定值時,，觸點就會動作,。
