熱繼電器主要用于異步電動機的過載保護,。其工作原理是,，過載電流通過熱敏元件后,，雙金屬片被加熱并彎曲以壓緊用于驅動接觸作用的作用機理,，從而斷開電動機控制電路,，以實現電動機與電氣停止,；起到過載保護的作用,。由于雙金屬板的熱傳遞在加熱和彎曲過程中需要很長時間,，因此該熱繼電器不能用于短路保護,，而只能用于熱繼電器的過載保護,。


    熱繼電器是一種電氣保護裝置，用于對電動機或其他電氣裝置和電路進行過載保護,。如果在發動機的實際運行中,，例如B.在驅動生產機器，機器異常，電路異常以及電動機過載時,，電動機速度會降低,，繞組中的電流會增加，繞組會升高電動機的溫度,。高架,。如果過載電流不大且過載時間短并且電動機繞組未超過允許的溫升，則允許這種過載,。但是,，如果過載時間長且過載電流大，則電動機繞組的溫度升高將超過允許值,，從而使電動機繞組老化,，縮短電動機的壽命，甚至在嚴重的情況下甚至燒毀電動機繞組,。因此,，電動機無法容忍此類過載。熱繼電器是一種電氣保護裝置,，該裝置利用電流的熱作用原理在電動機無法承受的過載情況下關閉電動機電路,，并為電動機提供過載保護。

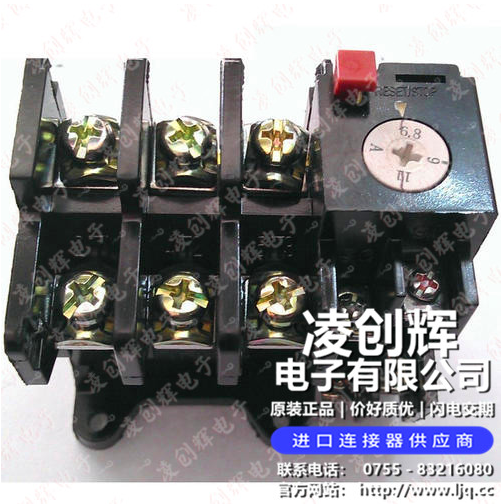

    熱繼電器結構

    它由加熱元件,，雙金屬片,，觸點以及許多傳動和調節機構組成。加熱元件是一條電阻值較小的電阻絲,，該電阻絲串聯連接在受保護電機的主電路上,。通過軋制具有不同熱膨脹系數的兩個金屬板來形成雙金屬板。在該圖所示的雙金屬中,，下層的熱膨脹系數大而上層的熱膨脹系數小,。當電動機過載時，流經加熱元件的電流超過設定電流,，雙金屬片被加熱并向上彎曲并與角撐板分離,，從而斷開常閉觸點。由于常閉觸點被連接到電動機的控制電路,，因此其斷開使與其連接的接觸器線圈斷開,，從而使接觸器的主觸點與電動機的主電路斷開，從而實現了過載保護,。

    激活熱繼電器后,，雙金屬板會冷卻一段時間，并可以通過按下重置按鈕進行重置,。
