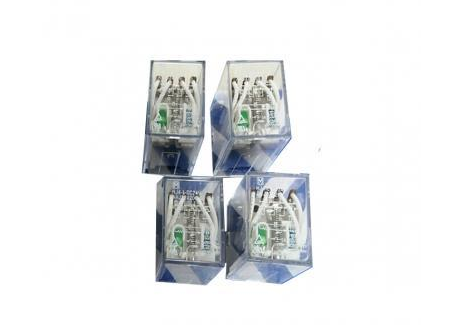

1,、電磁式電壓繼電器

       電磁式電壓繼電器分為凸出式固定結構，凸出式插拔式結構，嵌入式插拔結構等,，并有透明的塑料外罩，可以觀察繼電器的整定值和規格等,。電磁式電壓繼電器磁系統有兩個線圈,，線圈出頭接在底座端子上，用戶可以根據需要串并聯,，因而可使繼電器整定范圍變化一倍,。

       電磁式電壓繼電器銘牌的刻度值及額定值對于電流繼電器是線圈串聯時的電流，對于電壓繼電器是線圈并聯時的電壓,。轉動刻度盤上的指針,，以改變游絲的反作用力矩從而可以改變繼電器的動作值。

       電磁式電壓繼電器的動作：對于過電流（壓）繼電器,，電流（壓）升至整定值或大于整定值時,，繼電器就動作，動合觸點閉合,，動斷觸點斷開,。當電流（壓）降低到0.8倍整定值時，繼電器就返回,，動合觸點斷開,，動斷觸點閉合，對于低電壓繼電器,，當電壓降低到整定電壓時,，繼電器就動作，動合觸點斷開,，動斷觸點閉合,。



2、靜態電壓繼電器

       靜態電壓繼電器分為凸出式固定結構,，凸出式插拔式結構,，嵌入式插拔結構，導軌式結構等,，并有透明的塑料外罩,，用薄碼進行整定。

       當被測量的交流電壓經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui經整定后進行整流,，整流后脈沖電壓經濾波器濾波,，得到與Ui成正比的直流電壓Uo電平檢測中Uo與直流參考電壓Ue進行比擬，若直流電壓 Uo高于參考電壓,，電平檢測器輸出正信號,，驅動入口繼電器，則本繼電器處于動作狀態。反之,，不管是過電壓繼電器或是低電壓繼電器,，若直流電壓 Uo低于參考電壓Ue電平檢測器輸出負信號，繼電器處于不動作狀態,。
