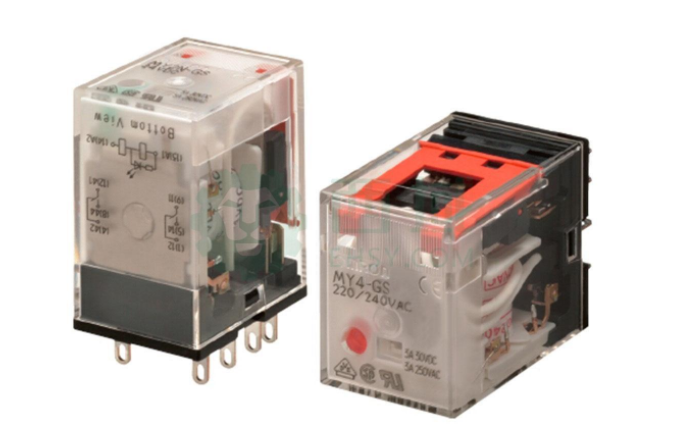

磁保持繼電器是近幾年發展起來的一種新型繼電器,，也是一種自動開關,。和其他電磁繼電器一樣,，對電路起著自動接通和切斷作用,。所不同的磁保持繼電器的常閉或常開狀態完全是依賴永久磁鋼的作用,，其開關狀態的轉換是靠一定寬度的脈沖電信號觸發而完成的,。

一、磁保持繼電器的觸點形式

       繼電器線圈在電路中用一個長方框符號表示,，如果繼電器有兩個線圈，就畫兩個并列的長方框,。同時在長方框內或長方框旁標上繼電器的文字符號J繼電器的觸點有兩種表示方法：一種是把它直接畫在長方框一側,，這種表示法較為直觀。另一種是依照電路連接的需要,，把各個觸點分別畫到各自的控制電路中,，通常在同一繼電器的觸點與線圈旁分別標注上相同的文字符號，并將觸點組編上號碼,，以示區別,。



二、磁保持繼電器的內部結構

       磁保持繼電器分為兩層,，上層為電磁系統,，下層為接觸系統，電磁系統采用扁平直動式磁保持磁路系統,，其包括磁鐵,、線圈、銜鐵,、鐵芯,、安裝板，磁鐵設于安裝板中央,，磁鐵兩側安裝有線圈,，線圈上方設有U形鐵芯，銜鐵處于鐵芯之間相互配合形成環形結構,，進而可以由磁場控制工作,。該安裝板的兩端位于鐵芯U形底的旁邊還安裝有純鐵板，防外磁場干擾的作用,。
